CENTRO DE MECANIZADO HORIZONTAL MITSUI SEIKI HR30

Descripción

MESA
2 PALLETS 400 X 400 mm
CURSOS
Longitudinal (X) x transversal (Y) x vertical (Z) 520 x 420 x 620 mm
Distancia máxima del extremo de la nariz del cono ISO40 al bulón central de los palets (máx. / min.) 720 mm, en Z / 100 mm, en Z
EJE PRINCIPAL (Z)
Cono del husillo ISO-40 DIN 69871. Tirante DIN 69872
Distancia del eje a la mesa (min-max) 120-630 mm
AVANCES
Avance rápido de los ejes 25.000 mm/min
POTENCIAS
Motor de cabezal Fagor FM7-A090-S1C1.E01 9 Kw. en S1 y 13 Kw. en S6
Motores ejes X, Y, Z, Fagor FXM 55.30A.A1 17,3 Nm con encoder absoluto y freno en el eje Y
Motor mesa giratoria. Fagor FXM 14.40A.E1 con encoder incremental
ALMACÉN DE HERRAMIENTAS

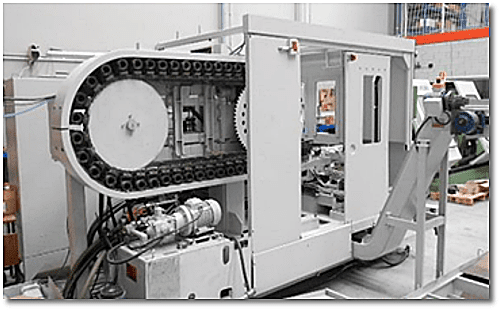

Tipo ATC de doble brazo, randon, 45 bolsillos y funcionamiento hidráulico
Cono portaherramientas ISO 40 BT

Otras características

  • Maquina carenada totalmente, sin techo
  • Extractor de virutas tipo charnelas
  • Refrigeración externa
  • Centro de mecanizado de segunda mano con garantía
  • Estructura base de la máquina fabricada en Japón por Mitsui Seiki, modelo HR30
  • Maquina con ejes X, Y, Z de guías lineales precargadas
  • Máquina totalmente reconvertida tanto mecánicamente como eléctricamente
  • Cuadro eléctrico nuevo con material Telemecanique
  • Cableado de potencia y encoder de los servomotores nuevo con cable apantallado
  • Control numérico Fagor 8065, monitor 15” (en opción 8055)
  • Cabezal sin engranes. Trasmisión por correa
  • Fuente de alimentación regenerativa, Fagor XPS-25 con reactancia Choke
  • Reguladores de cabezal y ejes, Fagor SPD y AXD
  • Módulos remotos I/O digitales, Fagor
  • Puertas del carenado, con micros  de seguridad con bloqueo
  • Protectores telescópicos de guías nuevos
  • Roscado rígido
  • Bomba de engrase y circuito de engrase nuevo
  • Certificado de verificación. Máquina verificada por láser y  Ballbar en destino (opcional)
