Centro de mecanizado de ocasión F2242
OSICIONAMIENTO

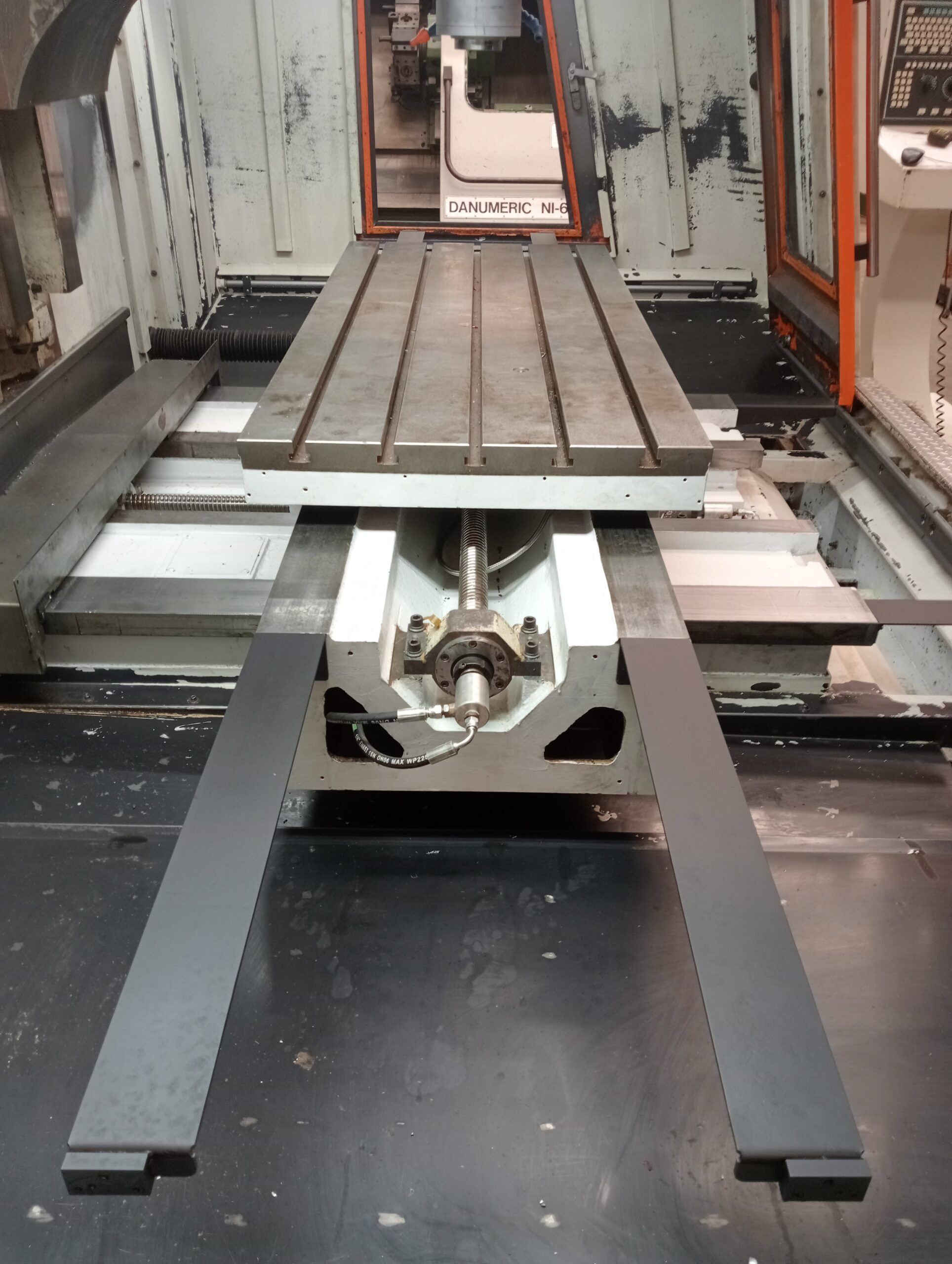

| MESA | ||
| Superficie de trabajo | 1.500 x 700 mm | |
| Ranuras en T, número, anchura y distancia entre ranuras | 5 x 18 x 130 | |
| Peso máximo sobre la mesa uniformemente repartido | 1.500 Kg | |
| CURSOS | ||
| Longitudinal (X) x transversal (Y) x vertical (Z) | 1.340 x 840 x 720 | |
| EJE PRINCIPAL | ||
| Cono del husillo | ISO-40 ISO 69871 Tirante ISO 69872 | |
| Distancia del eje a la mesa (min-max) | 120-820 mm | |
| Distancia del eje a la columna | 880 mm | |
| Gama de velocidades, infinitamente variable | 60-8.000 r.p.m. | |
| AVANCES | ||
| Avance de trabajo (X,Y,Z) / Avance rápido (X,Y,Z) | 1-10.000 / 20.000 mm/min. | |

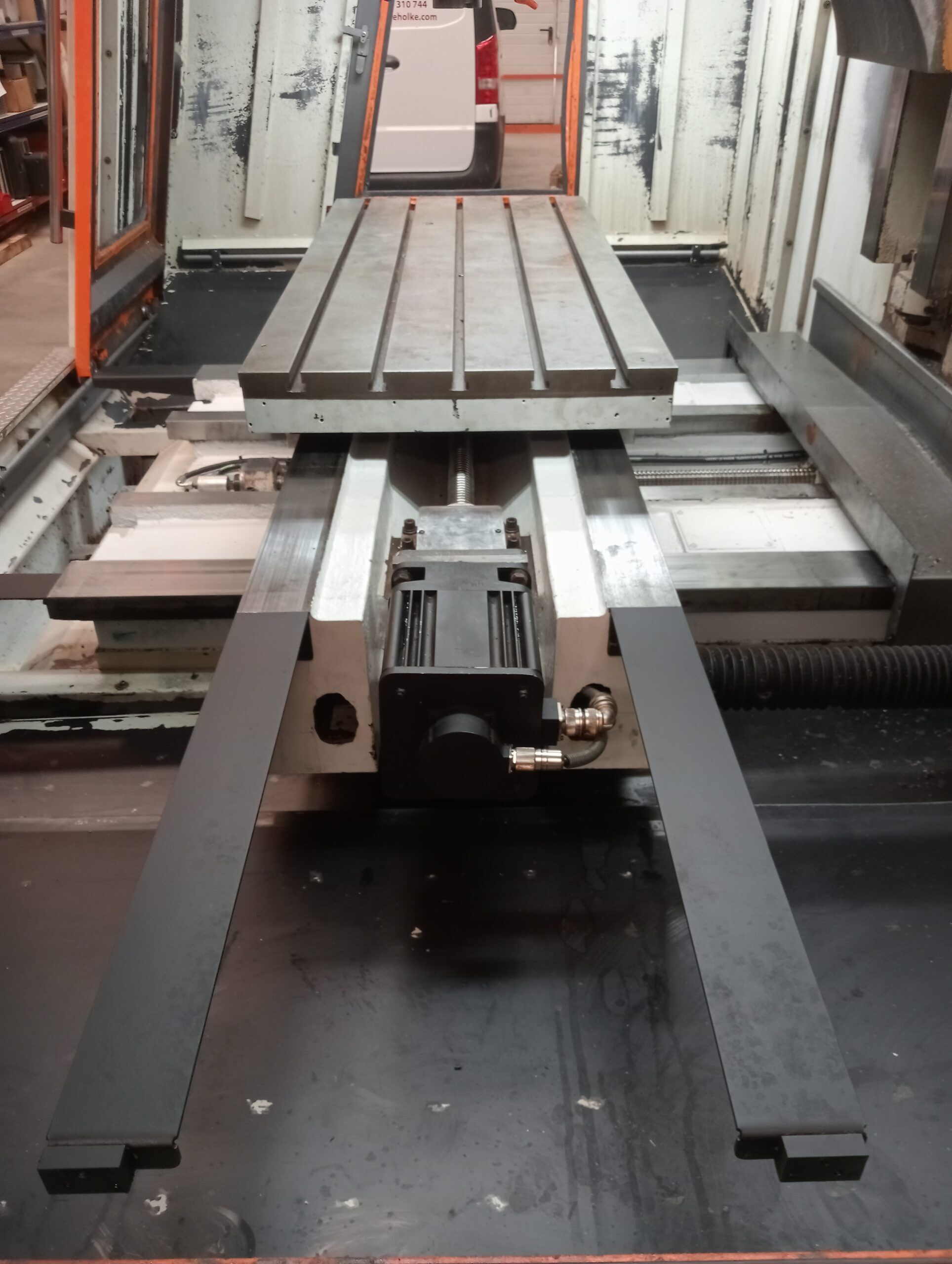

| HUSILLO A BOLAS | ||
| Calidad / Diámetro | G10 ISO 3 / 45 mm paso 10 | |
| POTENCIAS | ||
| Potencia motor principal (AC DIGITAL) Potencia constante a partir de 1.000 RPM | S1 = 17 kW/23,12 CV S6 = 25 kW/34 CV | |
| Potencia motores X,Y,Z. Cada eje. | 23,5 Nm (6,5 kW) | |
| Potencia total instalada | 34 kW | |
| ALMACÉN DOBLE BRAZO | ||
| Número de herramientas | 24 | |
EQUIPO STANDARD CENTRO DE MECANIZADO DE OCASIÓN F2242
- Normas seguridad CE.

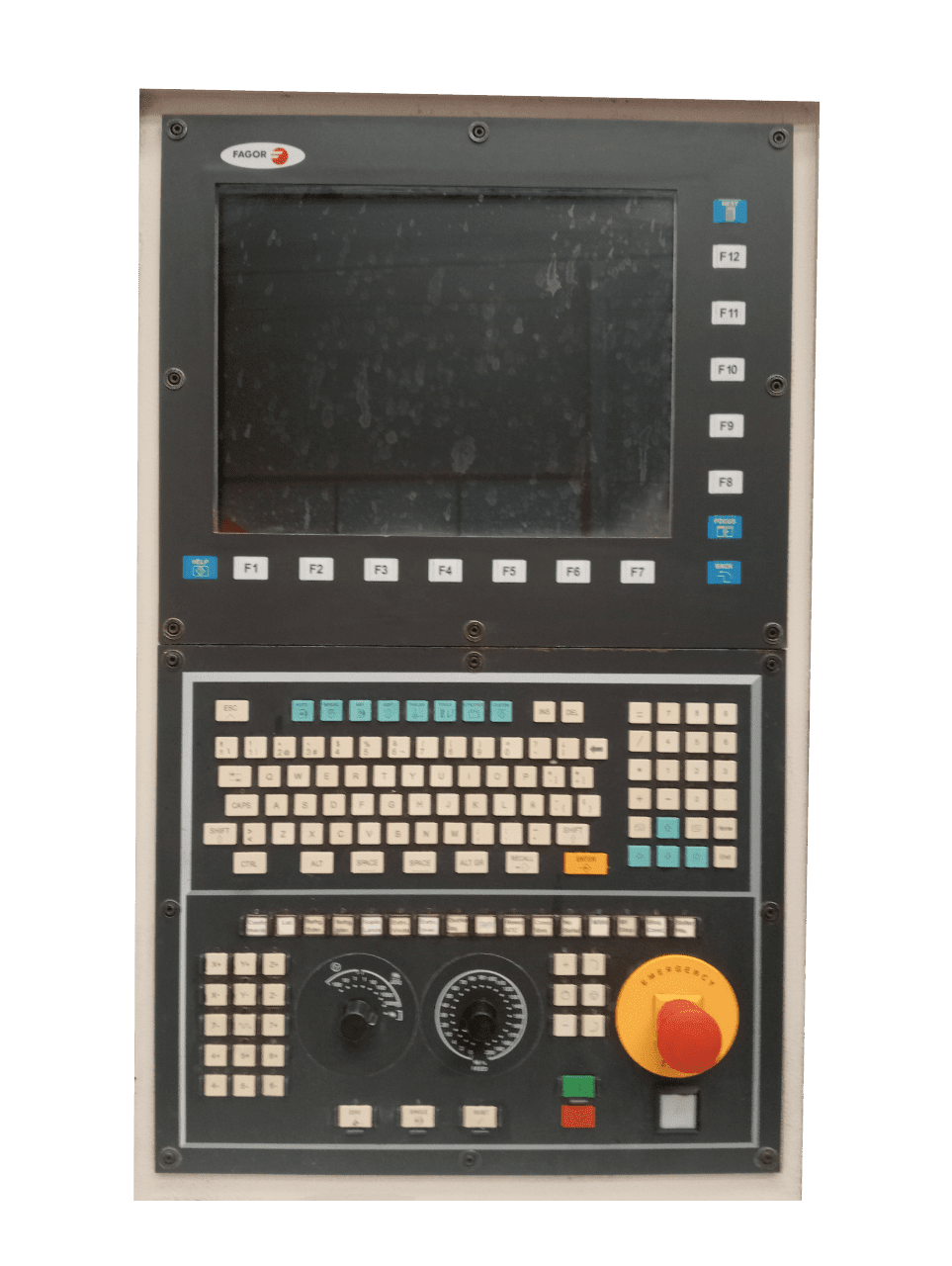

- CNC Fagor Automation 8065, monitor color TFT 15”
- Servomotores y reguladores Fagor SPD+AXD, Sercos digital
- Fuente de alimentación de potencia re generativa (devuelve energía a la red en las paradas).
- Carenado integral.
- Teclado y monitor CNC en armario sobre suelo con escritorio.
- Estructura de alta rigidez.
- Guías cuadradas, templadas y rectificadas recubrimiento plástico X, Y, Z.
- Guías prismáticas de gran anchura.
- Almacén herramientas doble brazo de 24 Herramientas.
- Grupo de frío para el control de temperatura del cabezal.
- Sistema de engrase centralizado por bomba automática programable desde el CNC.
- Protecciones telescópicas metálicas guías en todos los ejes.
- Roscado rígido.
- Amarrador de herramientas con sistema de pinza y aire de limpieza.
- Refrigeración externa e interna.
- Extractor de virutas tipo charnelas, con 3 velocidades.
- Sistema de medida por encoders absolutos milésimales.
- Material eléctrico normas VDE (Siemens, Telemecanique o similar).
- Intercambiador para la refrigeración del armario eléctrico.
- Color estándar RAL 2004 y gris RAL 7035.
- Libro de instrucciones, relación de recambios y esquema eléctrico.
- Certificado de verificación.
OTRA INFORMACIÓN
- Máquina totalmente operativa actualmente.
- Máquina usada. Un propietario que la vende por cambios en su estructura productiva.
- Falta la protección telescópica del eje Z. Actualmente hay una goma de protección.
- Es recomendable que se reparen las juntas de roce de las protecciones telescópicas.
- Verificación geométrica similar DIN 8315.
- El volante electrónico actual no coincide con la foto.

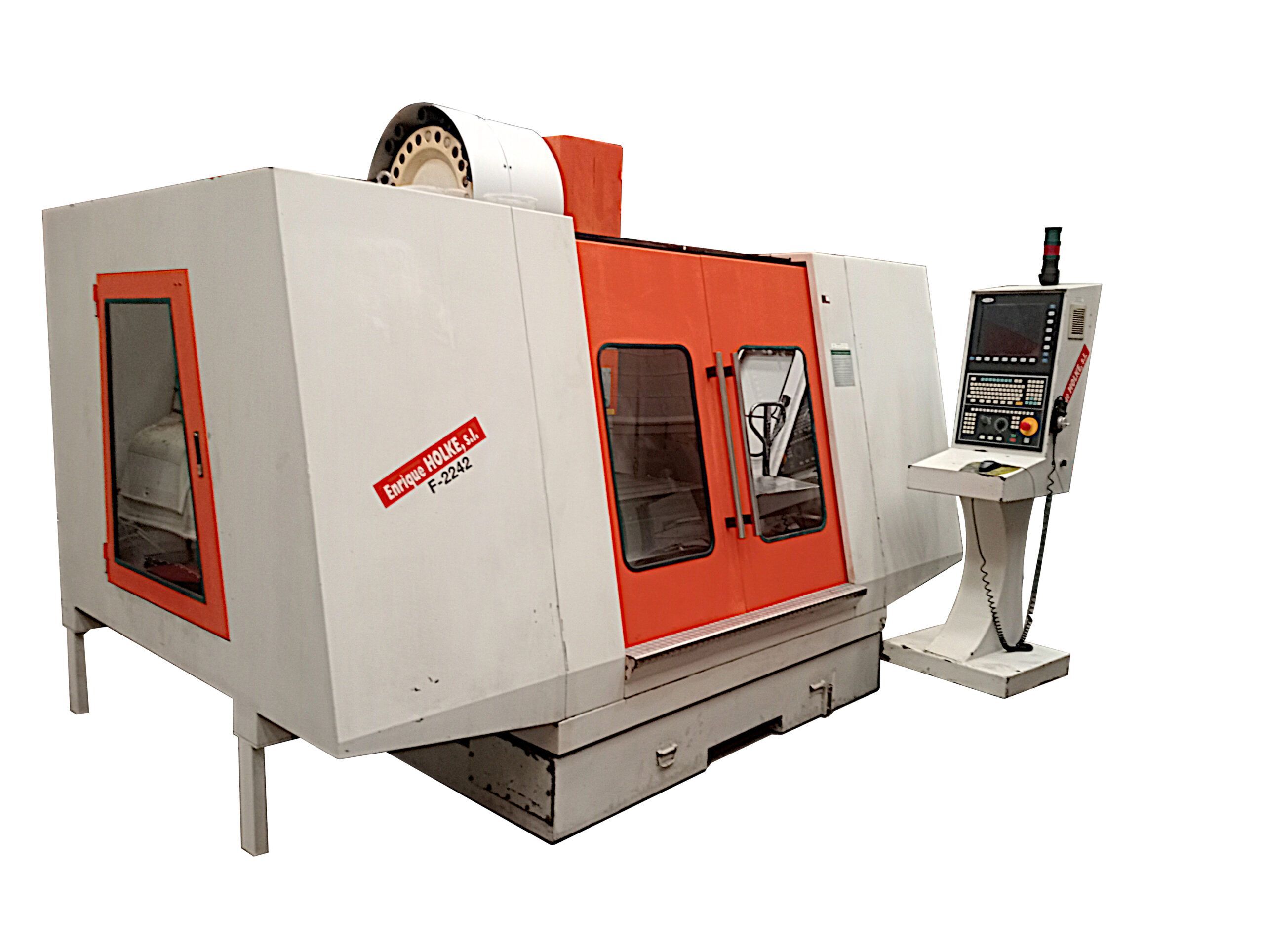

- Foto de este documento sacada cuando se fabricó la máquina en oct-2006, SN: I2.
- Actualmente la pintura está en un estado regular. Posibilidad de que sea repintada.
- Garantía 6 meses.
Transporte desde nuestras instalaciones de Arrona-Zestoa-Gipuzkoa, no incluido.
