Centro de mecanizado de ocasión Enrique HOLKE F2230
| MESA | ||
| Superficie de trabajo | 1.200 x 500 mm | |
| Ranuras en T, número, anchura y distancia entre ranuras | 3 x 20 x 135 | |
| Peso máximo sobre la mesa uniformemente repartido | 1.000 Kg | |
| CURSOS | ||
| Curso longitudinal. Eje X | 1.000 mm | |
| Curso transversal. Eje Y | 500 mm | |
| Curso vertical de la caña. Eje Z | 620 mm | |
| EJE PRINCIPAL | ||
| Cono del husillo | ISO-40 ISO 69871 Tirante ISO 69872 | |
| Distancia del eje a la mesa (min-max) | 100-720 mm | |
| Distancia del eje a la columna | 510 mm | |
| Gama de velocidades, infinitamente variable | 60-8.000 r.p.m. | |
| AVANCES | ||
| Avance de trabajo (X,Y,Z) / Avance rápido (X,Y,Z) | 1-10.000 / 20.000 mm/min. | |
| HUSILLO A BOLAS | ||
| Calidad / Diámetro | G10 ISO 3 / 40 mm paso 10 | |
| POTENCIAS | ||
| Potencia motor principal (AC DIGITAL) Potencia constante a partir de 1.000 RPM | S1 = 17 kW/23,12 CV S6 = 25 kW/34 CV | |
| Potencia motores X,Y,Z. Cada eje. | 23,5 Nm (6,5 kW) | |
| Potencia total instalada | 34 Kw | |
| ALMACÉN DE HERRAMIENTAS | ||
| Giro rápido por servo motor. Número de herramientas | 18 | |
EQUIPO STANDARD CENTRO DE MECANIZADO DE OCASIÓN F2230
- Normas seguridad CE.

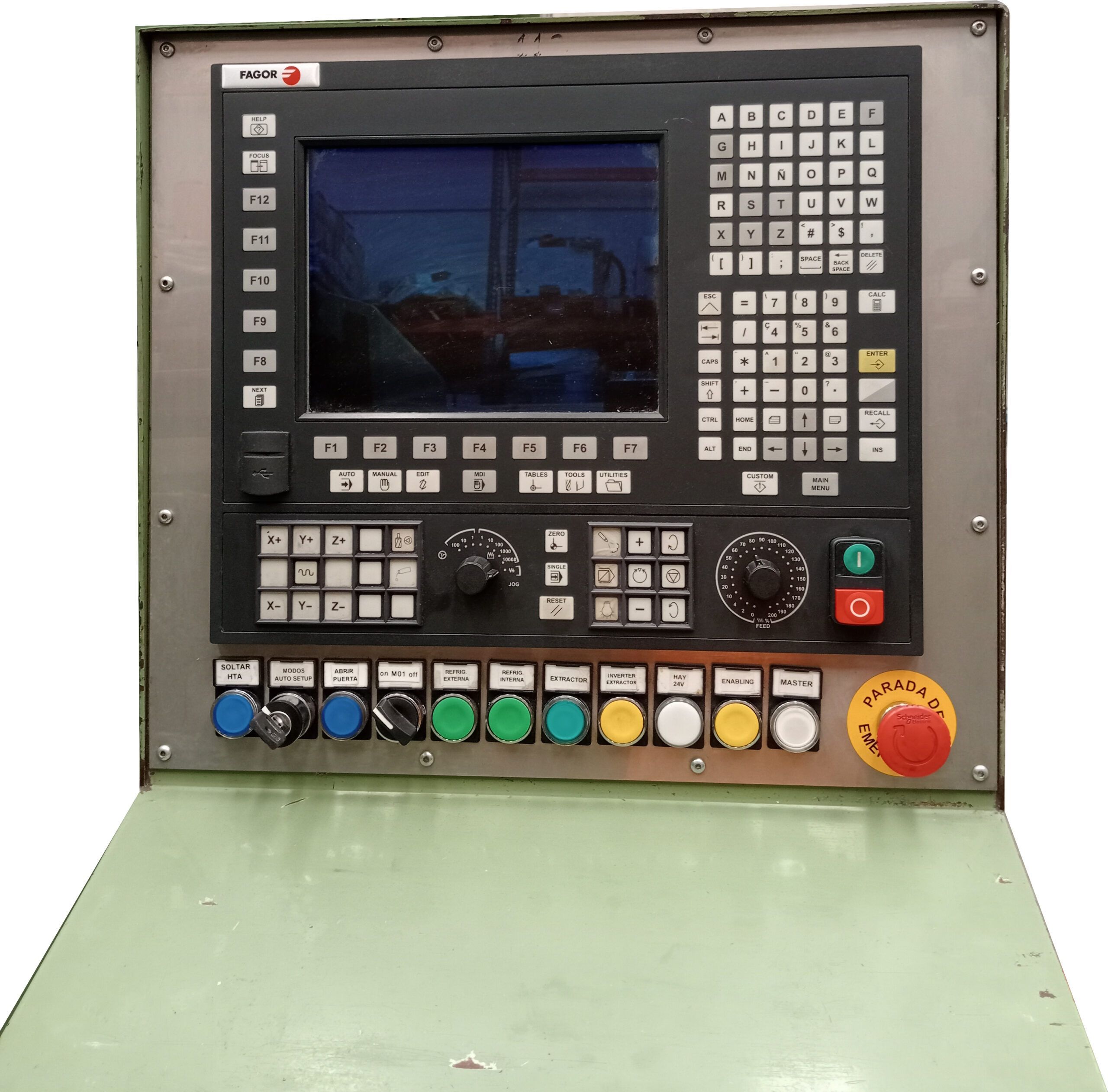

- CNC Fagor Automation 8065QC, monitor color TFT 10”
- Servomotores y reguladores Fagor QC, Sercos III digital
- Fuente de alimentación de potencia re generativa (devuelve energía a la red en las paradas).
- Carenado integral.
- Teclado y monitor CNC en armario sobre suelo con escritorio.
- Estructura de alta rigidez.
- Guías cuadradas, templadas y rectificadas recubrimiento plástico X, Y, Z.
- Guías prismáticas de gran anchura.
- Almacén herramientas tipo sombrilla de 18 Herramientas.
- Sistema de engrase centralizado por bomba automática programable desde el CNC.
- Protecciones telescópicas metálicas guías en todos los ejes.
- Roscado rígido.
- Amarrador de herramientas con sistema de pinza y aire de limpieza.
- Refrigeración externa e interna.
- Extractor de virutas tipo charnelas.
- Sistema de medida por encoders absolutos milésimales.
- Material eléctrico normas VDE (Siemens, Telemecanique o similar).
- Baliza luminosa indicadora del estado de la máquina de 4 colores.
- Color verde RAL 6011.
- Libro de instrucciones, relación de recambios y esquema eléctrico.
- Certificado de verificación.
OTRA INFORMACIÓN
- Máquina operativa actualmente como fresadora.
- Debido a una colisión el cambiador almacén de herramientas está averiado.
- Máquina usada. Un propietario que la vende por cambios en su estructura productiva y por el daño del cambiador de herramientas.

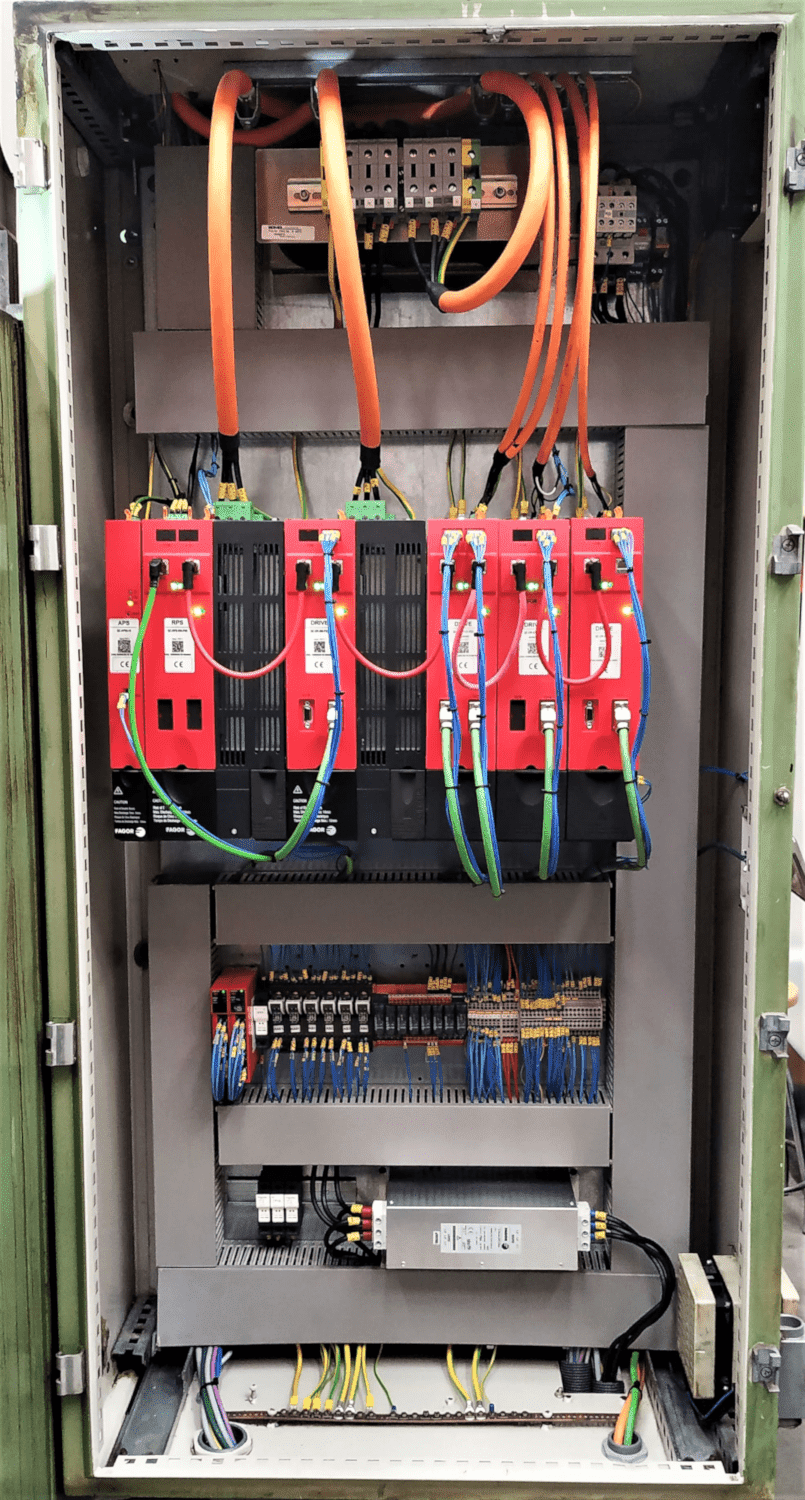

- Esta máquina se reparó totalmente en febrero-2020. Se cambiaron todos los plásticos de los roces, el motor del cabezal, los servomotores de los ejes, los reguladores y el CNC
- Actualmente faltan las protecciones telescópicas del eje Y y del Z. Actualmente hay goma de protección. Incluido en el precio protecciones telescópicas nuevas en los ejes indicados.
- Verificación geométrica similar DIN 8315, a realizar. Se suministrará dentro de normas.
- Volante electrónico modelo Fagor 100P portátil con selección de eje por pulsador.

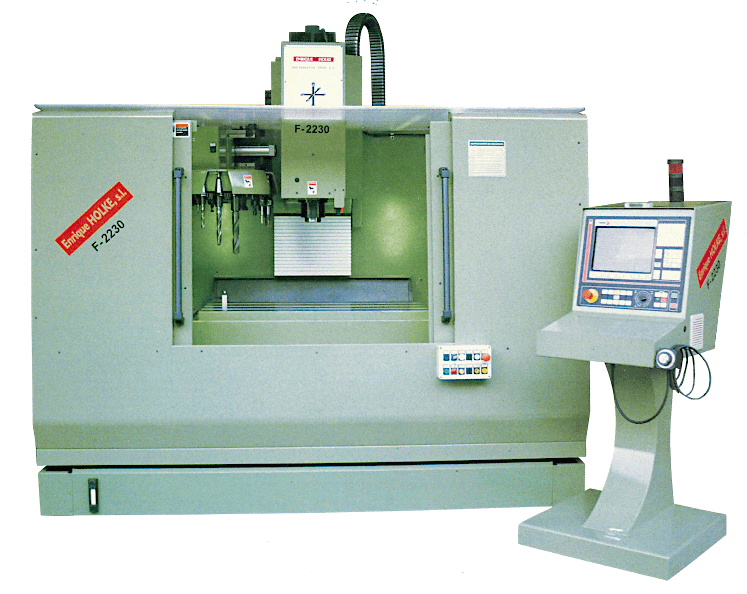

- Foto de este documento sacada cuando se fabricó la máquina.
- Actualmente la pintura está en mal estado. Está siendo repintada exteriormente.
- Garantía 6 meses.
- Transporte desde nuestras instalaciones de Arrona-Zestoa-Gipuzkoa, no incluido.
